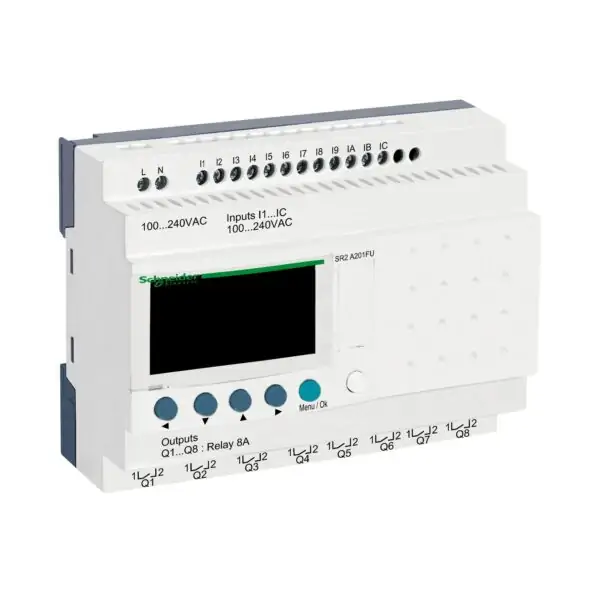

پی ال سی اشنایدر با کد فنی SR2B201FU از سری Zelio Logic برای اتوماسیون‌های ساده به کار می‌رود و دارای 20 ورودی و خروجی است. این تجهیز به همراه نمایشگر عرضه میشود و دارای ساعت (کلک) است. پس از هر بار روشن شدن، حافظه برنامه را بررسی می‌کند. برنامه‌ریزی این ماژول‌ها به دو روش انجام میشود: از طریق کلیدهای کنترلی و زبان برنامه‌نویسی Ladder که امکان برنامه‌ریزی مستقیم روی صفحه نمایش را فراهم می‌کند، و با استفاده از نرم‌افزار Zelio Soft PC که با زبان‌های Ladder یا FBD برنامه‌ریزی میشود. برنامه‌نویسی با زبان Ladder کار را برای تازه‌کاران ساده‌تر می‌کند. این پی ال سی دارای 8 رله خروجی با کنتاکت باز و 12 ورودی دیجیتالی است. تغذیه آن با ولتاژ 100 تا 240 ولت AC انجام میشود و حداکثر جریان تغذیه آن 100 میلی آمپر در 100 ولت و 50 میلی آمپر در 240 ولت با مصرف برق 11 ولت-آمپر است. درجه حفاظت این تجهیز IP20 و IP40 است و وزن آن 380 گرم است. راه‌اندازی و برنامه‌ریزی پی ال سی Zelio Logic بسیار آسان است.
مفهوم کنترل‌کننده‌های قابل برنامه‌ریزی PLC
PLC یک کنترل‌کننده نرم‌افزاری است که اطلاعات ورودی را به صورت باینری دریافت کرده و آنها را طبق برنامه‌ای که در حافظه ذخیره شده پردازش می‌کند. سپس نتیجه عملیات را از طریق خروجی‌ها به صورت فرمان‌هایی به گیرنده‌ها و عملگرها ارسال می‌کند. به عبارتی، PLC یک کنترل‌کننده منطقی است که می‌توان منطق کنترل را توسط برنامه تعریف کرد و در صورت نیاز به راحتی آن را تغییر داد.
قابلیت تعریف مدهای مختلف برای ترمینال‌های ورودی و خروجی در PLC این امکان را فراهم می‌کند که بتوان آن را مستقیماً به المان‌های دیگر متصل کرد. علاوه بر این، PLC شامل یک واحد پردازشگر مرکزی (CPU) است که برنامه کنترلی مورد نظر را اجرا می‌کند. این کنترل‌کننده قادر است صدها ورودی و خروجی را در مدهای مختلف آنالوگ یا دیجیتال، همچنین تایمرها و کانترها را کنترل کند. به همین دلیل، PLC می‌تواند از سیستم‌های ساده با چند ورودی و خروجی تا سیستم‌های پیچیده تعیین موقعیت و مکان‌یابی را کنترل کند. این سیستم بدون نیاز به سیم‌بندی و قطعات جانبی و تنها با نوشتن چند برنامه قابل استفاده است.
زمان پاسخگویی PLC
زمان پاسخگویی PLC بستگی به سرعت پردازش CPU، مدل PLC انتخاب‌شده و حجم برنامه دارد. اجرای هر خط برنامه در رله‌های هوشمند Zelio از یک میکروثانیه تا ۱۰ میلی‌ثانیه طول می‌کشد. زمانی که فاصله بین ورودی و خروجی‌ها و PLC زیاد باشد، برای نقل و انتقال سیگنال‌ها زمان اسکن افزایش می‌یابد. همچنین مانیتورینگ برنامه کنترلی نیز به این زمان می‌افزاید، زیرا CPU باید وضعیت کنتاکت‌ها، رله‌ها، تایمرها و… را به HMI یا نمایشگر ارسال کند.
اجزای ورودی و خروجی PLC
هوشمندی سیستم اتوماسیون به توانایی PLC در خواندن سیگنال‌های ورودی از شستی‌ها و سنسورها بستگی دارد. قطعات ورودی شامل شستی‌های استارت/استوپ، سوئیچ‌ها، میکروسوئیچ‌ها، سنسورهای فوتوالکتریک، حسگرهای مجاورتی، حسگر تعیین سطح، ترموکوپل‌ها و ترمیستورها هستند. PLC از این سنسورها برای انجام عملیاتی نظیر تشخیص قطعه روی نوار نقاله، تشخیص رنگ، سطح مایعات داخل مخزن و… استفاده می‌کند. ورودی‌های PLC می‌توانند دیجیتال یا آنالوگ باشند و می‌توان آنها را در مدهای مختلف تنظیم کرد.
سیستم اتوماسیون بدون اتصال به تجهیزات خروجی مانند موتور، اینورتر، شیر برقی یا هیتر کامل نیست. این تجهیزات خروجی عملکرد سیستم را نشان می‌دهند و تحت تأثیر اجرای برنامه کنترلی قرار دارند. مدهای مختلفی نیز برای اعمال سیگنال به المان‌های خروجی در PLC وجود دارد.
